Анализатор размеров и счётной концентрации наночастиц «АРНмини»

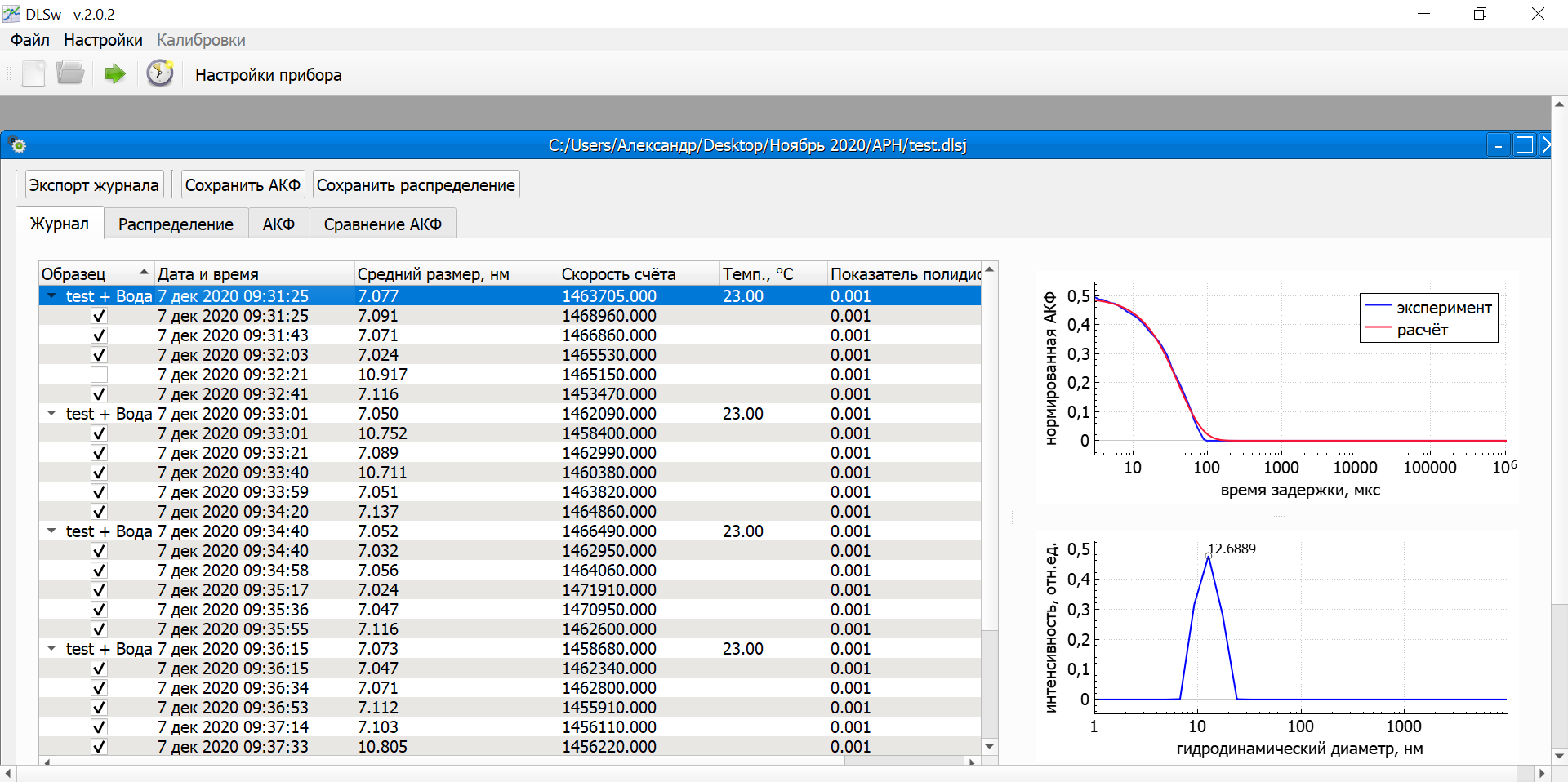

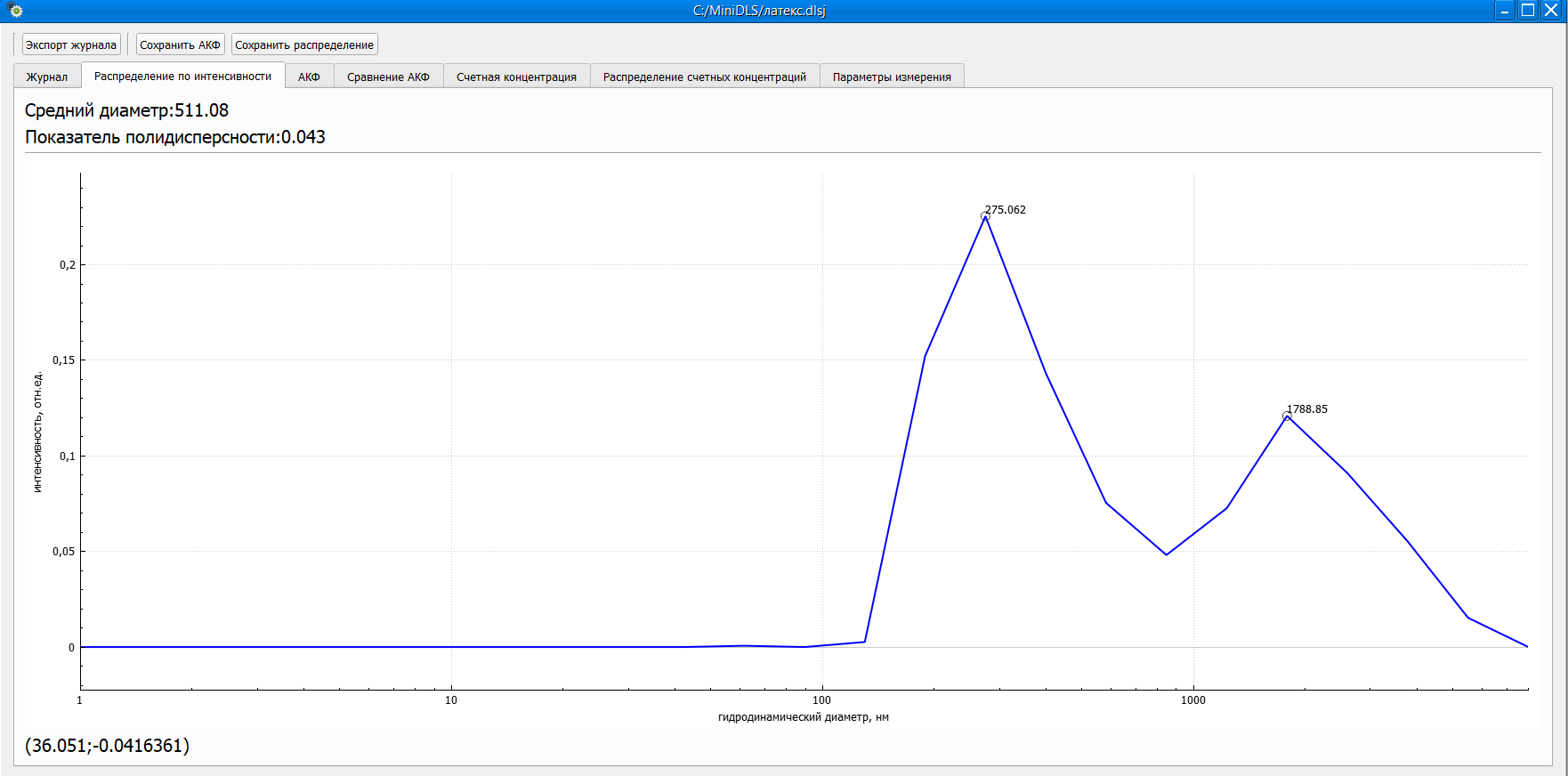

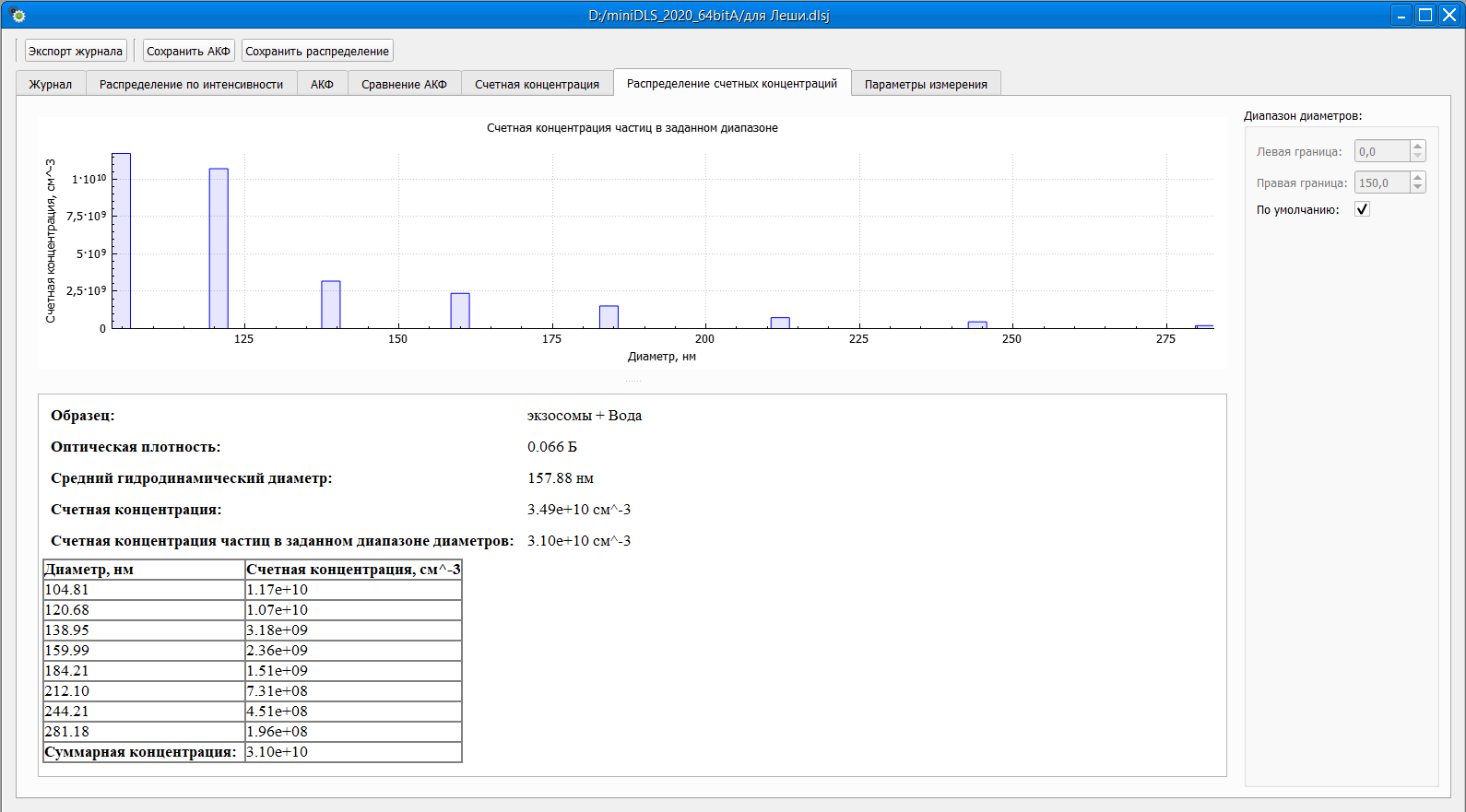

Первый серийный прибор, определяющий в одном измерении размеры, распределение по размерам и счётную концентрацию частиц исследуемого образца, в том числе распределения счётных концентраций. Анализатор измеряет гидродинамические диаметры наночастиц и распределения частиц по значениям этого диаметра, используя метод динамического рассеяния света. Реализована возможность оценки несферичности частиц и определения их аспектного отношения (измерения длины и диаметра). Для измерения счетной концентрации используется запатентованный метод (патент РФ RU 2610992). В прибор встроен термостат. Управление прибором и обработка экспериментальных данных осуществляется при помощи специализированного программного обеспечения. Прибор обладает малыми габаритами и удобен для установки в самой небольшой лаборатории.
Области применения – медицинские исследования, нанотехнологии, экологический мониторинг, материаловедение, биотехнологии, химическая и фармацевтическая промышленность.
Измерение размеров нанообъектов производится методом динамического рассеяния света. Линейно-поляризованное лазерное излучение фокусируется в малом объеме исследуемой жидкости. Оптическая система собирает излучение, рассеянное исследуемыми частицами под определенным углом (в данном приборе этот угол составляет 900). Из-за броуновского движения нанообъектов происходят флуктуации интенсивности рассеянного ими лазерного излучения.
Характеристики анализатора наночастиц
| Угол рассеяния, градусы | 90±3 |
| Диапазон измерения счётных концентраций, частиц/мл |
от 108 до 1013 |
| Диапазон измерения диаметров наночастиц, нм | от 1 до 8000 |
| Погрешность измерения гидродинамического диаметра наночастиц не более 10 % (контролируется по образцу наночастиц двуокиси кремния), % |
10 % |
| Габаритные размеры мм, не более |
240×110×250 |
| Масса, кг, не более | 3 |
| Потребляемая мощность, Вт, не более | 75 |
| Время установления рабочего режима, минуты, не более | 10 |
| Нижняя граница диапазона температур термостата, °С |
На 15 °С ниже температуры окружающей среды |
| Верхняя граница диапазона температур термостата, °С |
+50 |
|
Нестабильность температуры, °С |
0,1 |
Управление прибором полностью осуществляется от персонального компьютера (ПК).
Прибор является совместной разработкой ФГУП «ВНИИОФИ» и ООО «КОРТЭК» и выпускается ООО «КОРТЭК».
