КОМПЛЕКТУЮЩИЕ И РАСХОДНЫЕ МАТЕРИАЛЫ

* Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств.

ЗАКАЗЧИКАМ ВО ВНИМАНИЕ!
При направлении заявки на расходные материалы необходимо ОБЯЗАТЕЛЬНО указывать заводской номер прибора.

0. Спектрометр КВАНТ-2 (MT-MT1)
0.1 Атомизатор
№ пп Наименование Обозначение Примечание
0.1.1 Горелка «ацетилен-воздух» ГКНЖ.21.90.500-1 щелевая
0.1.2 Горелка «ацетилен-воздух» (круглая) ГКНЖ.21.90.600-2 круглая
0.1.3 Горелка «ацетилен-закись азота» ГКНЖ.21.90.300-1 щелевая
0.1.4 Горелка «пропан-воздух» (круглая) ГКНЖ.21.90.600-1 круглая
0.1.5 Горелка «пропан-воздух» (трехщелевая) ГКНЖ.21.90.400-1 щелевая
0.1.6 Датчик ГКНЖ.31.96.520 для распознавания горелок
0.1.7 Прокладка горелки ГКНЖ.21.90.406 для горелок «ацетилен», «пропан»
0.1.8 Камера смешения ГКНЖ.21.96.100-1
0.1.9 Гайка + Ручка ГКНЖ.21.70.003+21.70.004 «байонет»
0.1.10 Патрубок ГКНЖ.21.96.110-1 «байонет»
0.1.11 Рассекатель ГКНЖ.31.95.104 для камеры смешения
0.1.12 Капилляр для распылителя (в сборе) ГКНЖ.31.82.200-1 Для распылителя
0.1.13 Кольцо резиновое 008-012-25-2-6 Для иглы распылителя
0.1.14 Кольцо резиновое (к камере смешения) 020-025-25-2-6 Для камеры смешения
0.1.15 Кольцо резиновое (к распылителю) 032-037-30-2-6 Для распылителя
0.1.16 Комплект колец дистанционных (для иглы распылителя)
- кольцо дистанционное (0,1 мм) ГКНЖ.91.180.005 6 шт.
- кольцо дистанционное (0,3 мм) ГКНЖ.91.180.005-01 4 шт.
- кольцо дистанционное (0,5 мм) ГКНЖ.91.180.005-01 1 шт.
0.1.17 Механизм перемещения (в сборе) ГКНЖ.86.020.000-2
0.1.18 Пластина (для чистки горелок) ГКНЖ.30.02.001 для щелевых горелок
0.1.19 Пробка (с резиновым кольцом) ГКНЖ.31.95.102 для камеры смешения
0.1.20 Распылитель ГКНЖ.72.00.000-2-01 титановый
0.1.21 Распылитель ГКНЖ.72.00.000-2 для агрессивных сред
0.1.22 Шомпол ГКНЖ.31.80.100 для чистки форсунки (иглы) распылителя
0.1.23 Штуцер (комплект – 2 шт.) ГКНЖ.31.95.106 для камеры смешения
0.1.24 Штуцер (сливной) в комплекте с резиновым кольцом 011-015-25-2-6 ГКНЖ.31.96.105 для ГКНЖ. 31.96.100-1 (камера смешения)
- штуцер (сливной) ГКНЖ.31.96.105
- кольцо резиновое к сливному штуцеру 011-015-25-2-6<
0.1.25 Горловина горелки «ацетилен-воздух» ГКНЖ.21.90.502
0.1.26 Горловина горелки «пропан-воздух» ГКНЖ.21.90.405
0.1.27 Датчик пламени (в сборе) ГКНЖ.31.61.000-4
0.2 Узлы газового блока
№ пп Наименование Обозначение Примечание
0.2.1 Газовый модуль ГКНЖ.91.080.000-1 Аналог ГКНЖ.31.30.000-5, с клапанами 12В
0.2.2 Электронная плата газового блока ГКНЖ.86.082.000 (со жгутами) для газов. модуля
0.2.3 Дроссель регулируемый 6.01.45.1.1
0.2.4 Дроссель регулируемый Т300418Р
0.2.5 Кольцо резиновое 004-006-14-2-2 Для установки дросселей в газовом модуле
0.2.6 Кольцо резиновое к ресиверу 054-058-25-2-6 для ресивера газового блока
0.2.7 Плита базовая 355.05 для установки распределителей
0.2.8 Распределитель Р000-303-Р52 3/2Н.З.;=12 В; пр.сеч. 1,5 мм
0.2.9 Распределитель Р000-403-Р52 3/2Н.О.;=12 В; пр.сеч. 1,5 м
0.2.10 Регулятор давления 17109 А.А.L 0-2 бар, ацетилен
0.2.11 Регулятор давления 17109 А.С.L 0-8 бар, воздух
0.2.12 Регулятор расхода воздуха через распылитель ГКНЖ.86.096.000
0.2.13 Регулятор расхода горючих газов ГКНЖ.31.30.200-2
0.2.14 Реле давления РМ-11-NА окислителя, горючего газа (до 2021 года)
0.2.15 Датчик давления PSE540A-01 применяется с 2021 года
0.2.16 Тройник KQ2U04-00 PY 04-00
0.2.17 Тройник KQ2U06-00 PY 06-00
0.2.18 Тройник KQ2U04-06 Т230406
0.2.19 Тройник 11318 Pnevmax
0.2.20 Штуцер угловой для распылителя KQ2L04-M5 PL 04-М5
0.2.21 Штуцер угловой KQ2L04-01S PL 04-01
0.2.22 Штуцер угловой KQ2L06-M5 PL 06-М5
0.2.23 Штуцер угловой KQ2L06-01S PL 06-01
0.2.24 Штуцер ГКНЖ.30.03.003 OL-23.1
0.2.25 Штуцер Festo NPQP-H-Q4-E-FD Для встроенной ГРГ, подача проб
0.2.26 Распределитель с пневмат. управлением 228.32.11.1 Pneumax
0.3 Блок электронный
№ пп Наименование Обозначение Примечание
0.3.1 Плата интерфейса ГКНЖ.91.072.000-1
0.3.2 Плата управления ГКНЖ.91.071.000
0.3.3 Плата контролера ламповой турели
0.4 Блок поджига
№ пп Наименование Обозначение Примечание
0.4.1 Блок поджига ГКНЖ.86.090.000
0.4.2 Спираль ГКНЖ.31.70.020
0.4.3 Карточка юстировочная   для юстировки горелки
0.5 Блоки подготовки газов
№ пп Наименование Обозначение Примечание
0.5.1 БПГ-5М (универсальный) ГКНЖ.32.11.000
0.5.2 БПГ-АВ (ацетилен-воздух) ГКНЖ.32.08.000
0.5.3 БПГ-ПВ (пропан-воздух) ГКНЖ.32.07.000
0.5.4 Картридж угольный ЕРМ-10 для сорбционной колонки
0.5.5 Колонка сорбционная (в сборе) ГКНЖ.32.10.250
- колонка сорбционная ГКНЖ.32.10.250
- скоба (кронштейн для сорбционной колонки) ГКНЖ.32.11.016 для сорбционной колонки
0.5.6 Кольцо резиновое 090-095-30-2-6 Для ГКНЖ.32.10.250 (для сорбционной колонки)
0.5.7 Рукав газовый III-9-2,0 в метрах
0.5.8 Трубка полиэтиленовая TPU 6х4 в метрах
0.5.9 Трубка полиэтиленовая РЕ 4х2,5 в метрах
0.6 Оптическая система
№ пп Наименование Обозначение Примечание
0.6.1 Комплект оптики
- линза (1 шт.) ГКНЖ.31.13.010-01 R 110
- линза (2 шт.) ГКНЖ.31.13.010-02 R 130 2 шт.
- линза (1 шт.) ГКНЖ.31.13.010-03 R 45
- линза (1 шт.) ГКНЖ.31.13.010-05 R 80
- зеркало полупрозрачное ГКНЖ.31.13.011 30х40 мм
- зеркало 16х16 (1 шт.) ГКНЖ.29-01-242
0.7 Гидрозатвор
№ пп Наименование Обозначение Примечание
0.7.1 Гидрозатвор ГКНЖ.86.200.000
0.7.2 Гидрозатвор в сборе ГКНЖ.31.200.000
0.7.3 Кольцо резиновое к гидрозатвору 032-037-30-2-6
0.7.4 Кольцо резиновое к гидрозатвору 011-015-25-2-6 2 шт.
0.8 Компрессоры, редукторы
№ пп Наименование Обозначение Примечание
0.8.1 Компрессор безмасляный, 65 дБ FoxWeld / REMEZA
0.8.2 Редуктор для аргонового баллона БКО-50-4
0.8.3 Редуктор для ацетиленового баллона БАО 5-4
0.8.4 Редуктор для баллона с закисью азота РЗАО-10-1
0.8.5 Редуктор для баллона с закисью азота БКО-50-8 (со штуцером с левосторонней резьбой ГКНЖ.30.03.002)
0.8.6 Редуктор пропановый с регулятором Reca 692 Cavagna Group
1. Спектрометр КВАНТ-2 (2А; 2АТ)
1.1 Атомизатор
№ пп Наименование Обозначение Примечание
1.1.1 Горелка «ацетилен-воздух» ГКНЖ.21.90.500-1 щелевая
1.1.2 Горелка «ацетилен-воздух» (круглая) ГКНЖ.21.90.600-2 круглая
1.1.3 Горелка «ацетилен-закись азота» ГКНЖ.21.90.300-1 щелевая
1.1.4 Горелка «пропан-воздух» (круглая) ГКНЖ.21.90.600-1 круглая
1.1.5 Горелка «пропан-воздух» (трехщелевая) ГКНЖ.21.90.400-1 щелевая
1.1.6 Датчик ГКНЖ.31.96.520 для распознавания горелок
1.1.7 Прокладка горелки ГКНЖ.21.90.406 для горелок «ацетилен», «пропан»
1.1.8 Камера смешения ГКНЖ.31.96.100-1
1.1.9 Гайка + Ручка ГКНЖ.21.70.003+21.70.004 «байонет»
1.1.10 Патрубок ГКНЖ.31.96.110-1 «байонет»
1.1.11 Рассекатель ГКНЖ.31.95.104 для камеры смешения
1.1.12 Капилляр для распылителя (в сборе) ГКНЖ.31.82.200-1 для распылителя
1.1.13 Кольцо резиновое 008-012-25-2-6 для иглы распылителя
1.1.14 Кольцо резиновое (к камере смешения) 020-024-25-2-6 для камеры смешения
1.1.15 Кольцо резиновое (к распылителю) 032-037-30-2-6 для распылителя
1.1.16 Комплект колец дистанционных (для иглы распылителя)
- кольцо дистанционное (0,1 мм) ГКНЖ.91.180.005 6 шт.
- кольцо дистанционное (0,3 мм) ГКНЖ.91.180.005-01 4 шт.
- кольцо дистанционное (0,5 мм) ГКНЖ.91.180.005-01 1 шт.
1.1.17 Механизм перемещения (в сборе) ГКНЖ.86.020.000-2
1.1.18 Пластина (для чистки горелок) ГКНЖ.30.02.001 для щелевых горелок
1.1.19 Пробка (с резиновым кольцом) ГКНЖ.31.95.102 для камеры смешения
1.1.20 Распылитель ГКНЖ.72.00.000-2-01 титановый
1.1.21 Распылитель ГКНЖ.72.00.000-2 для агрессивных сред
1.1.22 Шомпол ГКНЖ.31.80.100 для чистки форсунки (иглы) распылителя
1.1.23 Штуцер (комплект – 2 шт.) ГКНЖ.31.95.106 для камеры смешения
1.1.24 Штуцер (сливной) в комплекте с резиновым кольцом 011-015-25-2-6 ГКНЖ.31.96.105 для ГКНЖ. 31.96.100-1 (камера смешения)
- штуцер (сливной) ГКНЖ.31.96.105
- кольцо резиновое к сливному штуцеру 011-015-25-2-6
1.1.25 Горловина горелки «ацетилен-воздух» ГКНЖ.21.90.502
1.1.26 Горловина горелки «пропан-воздух» ГКНЖ.21.90.405
1.1.27 Датчик пламени (в сборе) ГКНЖ.31.61.000-4
1.2 Узлы газового блока
№ пп Наименование Обозначение Примечание
0.2.1 Газовый модуль ГКНЖ.91.080.000-1 аналог ГКНЖ.31.30.000-5, с клапанами 12В
0.2.2 Электронная плата газового блока ГКНЖ.86.082.000 (со жгутами) для газов. модуля
0.2.3 Дроссель регулируемый 6.01.45.1.1
0.2.4 Дроссель регулируемый Т300418Р
0.2.5 Кольцо резиновое 004-006-14-2-2 для установки дросселей в газовом модуле
0.2.6 Кольцо резиновое к ресиверу 054-058-25-2-6 для ресивера газового блока
0.2.7 Плита базовая 355.05 для установки распределителей
0.2.8 Распределитель Р000-303-Р52 3/2 Н.З.; = 12 В; ǿ 1.5
0.2.9 Распределитель N342.0B 3/2 Н.0.; = 12 В; ǿ 1.5
0.2.10 Регулятор давления 17109 А.А.L 0-2 бар, ацетилен
0.2.11 Регулятор давления 17109 А.С.L 0-8 бар, воздух
0.2.12 Регулятор расхода воздуха через распылитель ГКНЖ.86.096.000
0.2.13 Регулятор расхода горючих газов ГКНЖ.31.30.200-2
0.2.14 Реле давления РМ-11-NА окислителя, горючего газа (до 2021 года)
0.2.15 Датчик давления PSE540A-01 применяется с 2021 года
0.2.16 Тройник KQ2U04-00 PY 04-00
0.2.17 Тройник KQ2U06-00 PY 06-00
0.2.18 Тройник KQ2U04-06 Т230406
0.2.19 Тройник 11318 Pnevmax
0.2.20 Штуцер угловой для распылителя KQ2L04-M5 PL 04-М5
0.2.21 Штуцер угловой KQ2L04-01S PL 04-01
0.2.22 Штуцер угловой KQ2L06-M5 PL 06-М5
0.2.23 Штуцер угловой KQ2L06-01S PL 06-01
0.2.24 Штуцер ГКНЖ.30.03.003 OL-23.1
0.2.25 Штуцер Festo NPQP-H-Q4-E-FD Для встроенной ГРГ, подача проб
0.2.26 Распределитель с пневмат. управлением 228.32.11.1 Pneumax
1.3 Блок электронный
№ пп Наименование Обозначение Примечание
1.3.1 Плата интерфейса ГКНЖ.31.22.000-1 с № 650 по № 682
1.3.2 Плата интерфейса ГКНЖ.31.22.000 с № 683
1.3.3 Плата электронная ГКНЖ.31.20.100-3 До № 683, в сборе – с плитой и монтажом
1.3.4 Плата электронная ГКНЖ.31.20.100-4 с № 683, в сборе – с плитой и монтажом
1.3.5 Трансформатор ТТП-60 ГКНЖ.31.130.000
ГКНЖ.31.20.130
установлен на плите-радиаторе
1.4 Блок поджига
№ пп Наименование Обозначение Примечание
1.4.1 Блок поджига ГКНЖ.31.70.000
1.4.2 Спираль ГКНЖ.31.70.020
1.4.3 Карточка юстировочная   для юстировки горелок
1.5 Блоки подготовки газов
№ пп Наименование Обозначение Примечание
1.5.1 БПГ-5М (универсальный) ГКНЖ.32.11.000
1.5.2 БПГ-АВ (ацетилен-воздух) ГКНЖ.32.08.000
1.5.3 БПГ-ПВ (пропан-воздух) ГКНЖ.32.07.000
1.5.4 Картридж угольный ЕРМ-10 для сорбционной колонки
1.5.5 Колонка сорбционная (в сборе) ГКНЖ.32.10.250
- колонка сорбционная ГКНЖ.32.10.250
- скоба (кронштейн для сорбционной колонки) ГКНЖ.32.11.016 Для ГКНЖ 32.10.250
1.5.6 Кольцо резиновое 090-095-30-2-6 для ГКНЖ.32.10.250 (для сорбционной колонки)
1.5.7 Редуктор пропановый с регулятором Reca 692 Cavagna Group
1.5.8 Рукав газовый III-9-2,0 1 м
1.5.9 Трубка полиэтиленовая TPU 6х4 1 м
1.5.10 Трубка полиэтиленовая РЕ 4х2,5 1 м
1.5.11 Фильтр (5 мкм) 17001.А.А.Р.
1.5.12 Фильтр (20 мкл) 17001.А.В.Р.
1.5.13 Фильтр (5 мкм) OPXR040
1.5.14 Фильтр-регулятор 17004.А.А.С.Р. 0…8 бар, 5 мкм
1.5.15 Штуцер для пропанового редуктора ГКНЖ.01.02.100 для позиции 1.5.7
1.6 Оптическая система
№ пп Наименование Обозначение Примечание
1.6.1 Комплект оптики
- линза (1 шт.) ГКНЖ.31.13.010-01 R110
- линза (2 шт.) ГКНЖ.31.13.010-02 R 130 2 шт.
- линза (1 шт.) ГКНЖ.31.13.010-03 R 45
- линза (1 шт.) ГКНЖ.31.13.010-05 R 80
- зеркало полупрозрачное ГКНЖ.31.13.011 смотреть номер прибора
1.7 Гидрозатвор
№ пп Наименование Обозначение Примечание
1.7.1 Гидрозатвор ГКНЖ.31.200.000
1.7.2 Кольцо резиновое к гидрозатвору 011-015-25-2-6 комплект 2 шт.
1.7.3 Кольцо резиновое к гидрозатвору 032-037-30-2-6
1.8 Прочее
№ пп Наименование Обозначение Примечание
1.8.1 Трубка дренажная ПВХ-10-2 1 м
1.8.2 Фильтр сетевой
1.9 Компрессоры, редукторы, манометры
№ пп Наименование Обозначение Примечание
1.9.1 Компрессор безмасляный, 65 дБ FoxWeld / REMEZA
1.9.2 Редуктор для аргонового баллона БКО-50-4
1.9.3 Редуктор для ацетиленового баллона БАО 5-4
1.9.4 Редуктор для баллона с закисью азота РЗАО-10-1
1.9.5 Редуктор для баллона с закисью азота (со штуцером с левосторонней резьбой ГКНЖ.30.03.002) БКО-50-8
1.9.6 Редуктор пропановый с регулятором Reca 692 Cavagna Group
2. Спектрометр КВАНТ-АФА (-АФА-М, -АФА-А)
2.1 Атомизатор
№ пп Наименование Обозначение Примечание
2.1.1 Горелка «ацетилен-воздух» (щелевая) ГКНЖ.21.90.500 АФА с № 401, АФА-М, АФА-А
2.1.2 Горелка «ацетилен-воздух» (круглая) ГКНЖ.21.90.600-01 АФА с № 401, АФА-М, АФА-А
2.1.3 Горелка «ацетилен-закись азота» ГКНЖ.21.90.300 АФА с № 401, АФА-М, АФА-А
2.1.4 Горелка «пропан-воздух» (щелевая) ГКНЖ.21.90.400 АФА с № 401, АФА-М, АФА-А
2.1.5 Горелка «пропан-воздух» (круглая) ГКНЖ.21.90.600 АФА с № 401, АФА-М, АФА-А
2.1.6 Штуцер (сливной) в комплекте с резиновым кольцом 011-015-25-2-6 ГКНЖ.31.96.105 Для ГКНЖ. 31.96.100-1 (для приборов с байонетом)
- штуцер (сливной) ГКНЖ.31.96.105
- кольцо резиновое к сливному штуцеру 011-015-25-2-6
2.2 Узлы газового блока (только для КВАНТ-АФА-М, -АФА-А)
№ пп Наименование Обозначение Примечание
2.2.1 Реле давления РМ-11-NA
2.2.2 Трубка полиэтиленовая TPU 6x4 За 1 п.м
2.2.3 Трубка полиэтиленовая РЕ 4х2,5 За 1 п.м;
2.3 Блок поджига КВАНТ-АФА (-АФА-М, -АФА-А)
№ пп Наименование Обозначение Примечание
2.3.1 Спираль к блоку поджига М.003.00.00.156-1 Для КВАНТ-АФА и АФА-М
2.3.2 Спираль к блоку поджига ГКНЖ.31.70.020 Для КВАНТ-АФА-А
2.4 Оптическая система
№ пп Наименование Обозначение Примечание
2.4.1 Комплект оптики
- линза (1 шт.) ГКНЖ.31.13.010-01 R 110
- линза (2 шт.) ГКНЖ.31.13.010-02 R 130 2 шт.
- линза (1 шт.) ГКНЖ.31.13.010-03 R 45
- линза (1 шт.) ГКНЖ.31.13.010-05 R 80
- зеркало полупрозрачное М003.00.06.007
2.5 Гидрозатвор
№ пп Наименование Обозначение Примечание
2.5.1 Гидрозатвор ГКНЖ.31.200.000 Только для –АФА-М, -АФА-А
2.6 Прочее
№ пп Наименование Обозначение Примечание
2.6.1 Кабель сетевой ITC 320/Е
5 Спектрометры КВАНТ-Z.ЭТА, КВАНТ. Z
5.1 Атомизатор
№ пп Наименование Обозначение Примечание
5.1.1 Атомизатор в сборе (в т.ч. оптика -12, комплектующие – 8) ГКНЖ.09.15.000-3 Для КВАНТ-Z.ЭТА
5.1.2 Атомизатор в сборе (в т.ч. оптика -12, комплектующие – 8) ГКНЖ.84.040.000 Для КВАНТ.Z
5.1.3 Вставки графитовые (комплект – правая, левая) ГКНЖ.09.15.905-1
ГКНЖ.09.15.906-1
За пару, Тип 4 –Z.ЭТА, Z
5.1.4 Дозатор автоматический УПП   Для КВАНТ-Z.ЭТА
5.1.5 Дозатор автоматический УПП   Для КВАНТ.Z
5.1.6 Карман ГКНЖ.84.020.009 Для хранения контактов
5.1.7 Контакты съемные (комплект – 2 шт. – левый и правый с графитовыми вставками) в сборе ГКНЖ.09.15.920
ГКНЖ.09.15.920-01
За пару, без кармана
5.1.8 Пружина для контактов съемных (комплект – 2 шт.) ГКНЖ.09.15.912 За пару
5.1.9 Печь графитовая Германия ГКНЖ.09.15.001 Shunk
5.1.10 Печь графитовая Россия ГКНЖ.09.15.001 Вириал
5.1.11 Графитовые стержни танталове   Балласт в графитовую кювету
5.1.12 Печь графитовая (для определ. Алюминия) ГКНЖ.09.15.001 По спецзаказу
5.1.13 Печь графитовая (для определения ртути) ГКНЖ.09.15.001 По спецзаказу
5.1.14 Муфта для монохроматора ГКНЖ.61.11.300-2
5.1.15 Помпа для системы охлаждения Suprema PRU100
5.1.16 Пресс ГКНЖ.09.21.050-1
5.1.17 Прижим атомизатора в сборе («Лира»)
5.1.18 Прокладка ГКНЖ.09.21.001 Для баллонного редуктора
5.1.19 Регулятор давления аргона ГКНЖ.09.00.030
5.1.20 Съемник ГКНЖ.09.21.010-1
5.1.21 Устройство охлаждения АО-1 – Z.ЭТА
Устройство охлаждения АО-2 - Z
ГКНЖ.09.050.000 Для КВАНТ-Z.ЭТА, Z
Охлаждение контактов
5.1.22 Датчик протока (в сборе) для АО-1   К системе водяного охлаждения
5.1.23 Штуцер (в сборе) ГКНЖ.25.20.010-1 Для подсоединения редуктора
5.1.24 Щуп ГКНЖ.09.21.090 Для прочистки внутреннего канала атомизатора
5.1.25 Ремень привода манипулятора   Для КВАНТ.Z
5.1.26 Держатель наконечника дозатора ГКНЖ.84.116.000 Для КВАНТ.Z
5.2 Оптическая система
№ пп Наименование Обозначение Примечание
5.2.1 Комплект оптики для КВАНТ-Z.ЭТА   Для КВАНТ-Z.ЭТА
- линза (1 шт.) ГКНЖ. 09.15.532
- линза (1 шт.) ГКНЖ. 09.15.532-01
- решетка дифракционная N =1500 ГКНЖ. 09.11.014
5.2.2 Комплект оптики Для КВАНТ.Z   Для КВАНТ.Z
- линза (2 шт.) ГКНЖ. 09.15.532-01 За 2 шт.
- решетка дифракционная, N = 1500 ГКНЖ. 09.11.014
5.3 Модификаторы (поставка вместе с прибором)
№ пп Наименование Обозначение Примечание
5.3.1 Модификатор (магний азотнокислый), 50 мл
5.3.2 Модификатор (палладий азотнокислый), 50 мл
5.3.3 Модификатор (палладий азотнокислый), 1 мл
5.4 Пробирки, пипетки и наконечники
№ пп Наименование Обозначение Примечание
5.4.1 Наконечник 0,5-250 мкл (1 уп.-1000 шт.)   Thermolabsystems
5.4.2 Наконечник 100 -1000 мкл (1 уп.-1000 шт.)   Thermolabsystems
5.4.3 Наконечник 10 мл Finntip (1 уп.- 40 шт.)
5.4.4 Одноканальная пипетка переменного объема Классик 2 – 10 мл
5.4.5 Пипетка цифровая Ленпипет 1-10 мкл
5.4.6 Пипетка цифровая Ленпипет 100-1000 мкл
5.4.7 Пробирки Эппендорфа (1 уп. – 1000 шт.) (1 уп. – 500 шт.)
5.4.8 Штатив для микропробирок (на 50 шт.) R-50-В Для пробирок Эппендорфа
5.5 Элементы газовой автоматики
№ пп Наименование Обозначение Примечание
5.5.1 Дроссель регулируемый 6.01.45.1.1Р
5.5.2 Распределитель Р000-303-Р52 3/2 Н.З.; =12 В; ǿ 1,5
5.5.3 Реле давления РМ-11-NA
5.5.4 Трансформатор силовой   По номеру прибора
5.5.5 Тройник KQ2U04-00
5.5.6 Тройник KQ2U06-00
5.5.7 Фильтр сетевой
5.5.8 Штуцер прямой 010618
5.5.9 Штуцер угловой KQ2L04-M5
5.5.10 Штуцер угловой KQ2L04-01S
5.5.11 Штуцер угловой KQ2L06-M5
5.5.12 Штуцер угловой KQ2L06-01S
5.6 Прочее
№ пп Наименование Обозначение Примечание
5.6.1 Муфта ГКНЖ.61.11.300-2
5.6.2 Кассета для автосэмплера ГКНЖ.73.11.000 на 27 позиций
5.6.3 Силовой трансформатор ТПП - 50
5.6.4 Переходник ГКНЖ.73.28.001 для Квант.Z
6 Вспомогательное оборудование (приставки)
6.0 Генератор ГРГ-113 / ГРГ-114
№ пп Наименование Обозначение Примечание
6.0.1 Держатель кювет ГКНЖ. 82.14.000-1 Для ГРГ-113
6.0.2 Тройник ГКНЖ. 78.04.000
6.0.3 Корпус ГКНЖ. 86.134.000
6.0.4 Корпус ГКНЖ. 86.135.000
6.0.5 Корпус ГКНЖ. 86.136.000
6.0.6 Плита ГКНЖ. 86.120.002
6.0.7 Плита ГКНЖ. 86.120.001
6.0.8 Кольцо резиновое 008-011-19-2-6
6.0.9 Кольцо резиновое 020-024-25-2-6
6.0.10 Крышка пробирки ГКНЖ. 46.01.011
6.0.11 Кювета (гидридная) в сборе ГКНЖ.46.15.180-1 Кювета 1 (гидридная)
6.0.12 Кювета (ртутная) в сборе ГКНЖ. 46.15.180-1-01 Кювета 2 (ртутная)
6.0.13 Поддон ГКНЖ. 82.01.003
6.0.14 Распределитель Р000-303-Р52 3/2 Н.З.; =12 В; ǿ 1,5
6.0.15 Регулятор давления 17109 А.А.L Воздуха и аргона
6.0.16 Стакан (влагоотбойника) ГКНЖ. 46.03.100 Укороченный для ГРГ-113
6.1 Генератор ГРГ-111
№ пп Наименование Обозначение Примечание
6.1.1 Барботер ГКНЖ. 46.01.003
6.1.2 Блок питания ГКНЖ.46.15.250 12 В
6.1.3 Держатель кювет ГКНЖ.25.03.000 для АФА и КВАНТ-2 до № 650
6.1.4 Держатель кювет ГКНЖ.82.14.000-1 для КВАНТ-2 с № 650
6.1.5 Дроссель регулируемый 6.01.45.1.1Р
6.1.6 Кольцо ГКНЖ. 46.01.009
6.1.7 Кольцо резиновое 008-011-19-2-6
6.1.8 Кольцо резиновое 020-024-25-2-6
6.1.9 Корпус (влагоотбойник) ГКНЖ. 82.08.000 влагоотбойник
6.1.10 Корпус (восстановитель) ГКНЖ. 82.07.000 восстановитель
6.1.11 Корпус (реактор) ГКНЖ. 82.06.000 реактор
6.1.12 Крышка пробирки ГКНЖ. 46.01.011
6.1.13 Кювета (гидридная) в сборе ГКНЖ.46.15.180-1 кювета М (гидридная)
6.1.14 Кювета (ртутная) в сборе ГКНЖ. 46.15.180-1-01 кювета Р (ртутная)
6.1.15 Пипетка одноканальная переменного объема Классик 2-10 мл 4500072
6.1.16 Поддон ГКНЖ. 82.01.003 Для ГРГ-111
6.1.17 Пробирка 50 мл типа Falkon свободностоящая (1 уп. - 25 шт.) Код 210261
6.1.18 Распределитель Р000-303-Р52 3/2 Н.З.; =12 В; ǿ 1,5
6.1.19 Регулятор давления 17109 А.А.L Воздуха и аргона
6.1.20 Стакан (влагоотбойника) ГКНЖ. 46.03.100 Укороченный
6.1.21 Тройник ГКНЖ. 78.04.000
6.1.22 Тройник 3090600 / 1540-6/4
6.1.23 Трубка полиэтиленовая РЕ 4х2,5 1 м
6.1.24 Трубка полиуретановая TPU 6х4 1 м
6.1.25 Трубка NORPREHE L/S 14 L/S 16 1 м
6.1.26 Трубка ТМС 4/7 1 м
6.1.27 Трубка силиконовая SKU 95702-06 За 1 п.м Тайгон Силикон
6.1.28 Трубка L/S 14, L=3,5 мм ГКНЖ. 46.11.003
6.1.29 Трубка L/S 16, L=3,5 мм ГКНЖ. 46.11.003-01
6.1.30 Фильтр (для аргона) ГКНЖ. 46.15.050
6.1.31 Штуцер (в сборе) ГКНЖ.25.20.010-1
6.1.32 Штуцер прямой 010618
6.1.33 Штуцер прямой 010418
6.1.34 Штуцер угловой KQ2L04-M5
6.1.35 Штуцер угловой KQ2L04-01S
6.1.36 Щиток ГКНЖ. 82.01.004 для ГРГ-111
6.1.37 Плата печатная ГКНЖ.82.10.000

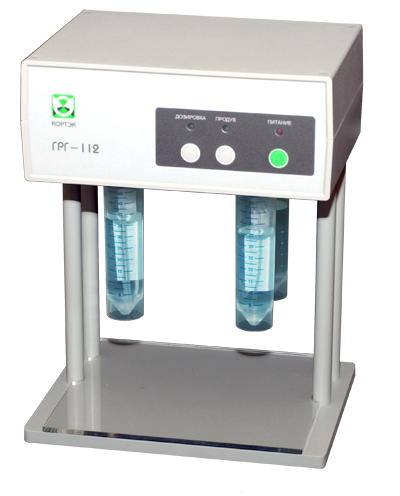

6.2 Генератор ГРГ-112
№ пп Наименование Обозначение Примечание
6.2.1 Дроссель регулируемый 6.01.45.1.1Р
6.2.2 Кольцо резиновое 008-011-19-2-6
6.2.3 Кольцо резиновое 020-024-25-2-6
6.2.4 Корпус (восстановитель) ГКНЖ. 78.07.000 восстановитель
6.2.5 Корпус (реактор, влагоотбойник) ГКНЖ. 78.06.000 Реактор,влагоотбойник, 3а 1 шт
6.2.6 Пипетка одноканальная переменного объема Классик 2-10 мл 4500072
6.2.7 Пробирка 50 мл типа Falkon свободностоящая (1 уп. - 25 шт.) Код 210261
6.2.8 Распределитель Р000-303-Р52 3/2 Н.З.; =12 В; ǿ 1,5
6.2.9 Регулятор давления аргона ГКНЖ. 78.12.000
6.2.10 Тройник KQ2U060
6.2.11 Трубка полиэтиленовая РЕ 4х2,5 За 1 п.м
6.2.12 Трубка полиуретановая TPU 6х4 За 1 п.м
6.2.13 Трубка ТМС 4/7 За 1 п.м
6.2.14 Кольцо ГКНЖ. 46.01.009
6.2.15 Крышка пробирки ГКНЖ. 46.01.011
6.2.16 Тройник ГКНЖ. 78.04.000
6.2.17 Тройник 3090600 / 1540-6/4
6.2.18 Трубка NORPREHE L/S 14 L/S 16 За 1 п.м
6.2.19 Трубка L/S 14, L=3,5 мм, ГКНЖ. 46.11.003
6.2.20 Трубка L/S 16, L 3,5 мм ГКНЖ. 46.11.003-01
6.2.21 Фильтр (для аргона) ГКНЖ. 46.15.050
6.2.22 Штуцер (в сборе) ГКНЖ. 25.20.010-1
6.2.23 Штуцер прямой 010618
6.2.24 Штуцер угловой KQ2L04-M5
6.2.25 Щиток ГКНЖ. 78.00.006 (защита основания типа столика)
6.2.26 Фитинг Т100400 для встроенной ГРГ
6.3 Генератор ГРГ-107,109, ГРГ-108
№ пп Наименование Обозначение Примечание
6.3.1 Барботер ГКНЖ. 46.01.003
6.3.2 Блок питания ГКНЖ. 46.15.250
6.3.3 Держатель кюветы ГКНЖ 25.03.001
6.3.4 Кольцо ГКНЖ. 46.01.009
6.3.5 Крышка пробирки ГКНЖ. 46.01.011
6.3.6 Клапан-регулятор нормально-закрытый Р000-303-Р52
6.3.7 Коллектор для ГРГ-109 ГКНЖ.57.04.000
6.3.8 Кювета кварцевая ГКНЖ. 25.03.001
6.3.9 Кювета 1 (гидридная) в сборе ГКНЖ 46.15.180
6.3.10 Кювета 2 (ртутная) в сборе ГКНЖ. 46.15.180-1-01
6.3.11 Регулятор на воздух и аргон 17109 A.A.L.
6.3.12 Стакан укороченный (стакан влагоотбойника) ГКНЖ. 46.03.100 Для ГРГ-107, ГРГ-109
6.3.13 Тройник 3090600
6.3.14 Трубка L/S 14, L=3,5 мм ГКНЖ. 46.11.003
6.3.15 Трубка L/S 16, L=3,5 мм ГКНЖ. 46.11.003-01
6.3.16 Фильтр (для аргона) ГКНЖ. 46.15.050
6.3.17 Штуцер (в сборе) ГКНЖ. 25.20.010-1
  Покупные изделия и материалы
6.3.18 Боргидрид натрия (таблетированный по 1г),100 г ф.MERCK
6.3.19 Одноканальная пипетка переменного объема Классик 2-10 мл 4500072
6.3.20 Пробирка 50 мл, свободностоящая (1 уп.-25 шт.) Falkonкод 210261
6.3.21 Трубка NORPREHE L/S 14 L/S 16 1 м
6.3.22 Трубка ТМС 4/7 1 м
6.3.23 Трубка РЕ 4х2,5 1 м
6.3.24 Трубка полиуретановая TPU 6х4 1 м
6.3.25 Трубка (капилляр) Т35 0,5х0,6 (или аналог) 1 м
6.4 Блок проточно-инжекционный БПИ-03
№ пп Наименование Обозначение Примечание
6.4.1. Блок питания 12 В ГКНЖ.46.15.250
6.4.2 Емкость ГКНЖ.48.06.000 276
6.4.3 Комплект трубок (капиллярных)
6.4.4 Микроколонка в сборе (с сорбентом) ГКНЖ.48.20.100 L= 40 мм (малая)
-микроколонка (пустая)   L= 40 мм (малая)
6.4.5 Переходник ГКНЖ.48.07.001
6.4.6 Переходник сливной ГКНЖ.48.00.005
6.4.7 Пробка без отверстия ГКНЖ.48.08.001
6.4.8 Пробка с отверстием ГКНЖ.48.08.001-01
6.4.9 Ротор в сборе ГКНЖ.48.02.100
6.4.10 Тройник ГКНЖ.48.00.009
6.4.11 Трубка для насоса ГКНЖ.48.07.000
6.4.12 Шайба ГКНЖ.48.00.022
6.5.13 Трубка NORPREHE L/S 14
Или аналог
1 м
6.5.14 Трубка NORPREHE L/S 16 Или аналог 1 м
6.5.15 Трубка ТМС 4/7 1 м
6.5.16 Трубка (капилляр) Т35 0,5х0,6 (или аналог) 1 м
6.6 Блок проточно-инжекционный БПИ-02
№ пп Наименование Обозначение Примечание
6.5.1 Микроколонка в сборе (с сорбентом) ГКНЖ.36.07.000 L= 40 мм (большая)
6.5.2 -микроколонка (пустая) ГКНЖ.36.00.000 L= 40 мм (большая)
6.5.4 Переходник ГКНЖ.36.00.304
6.5.8 Трубка NORPREHE L/S 14
Или аналог
За 1 п.м
6.5.9 Трубка NORPREHE L/S 16
Или аналог
За 1 п.м
6.5.10 Трубка ТМС 4/7 За 1 п.м
6.5.11 Трубка (капилляр) Т35 0,5х0,6 (или аналог) За 1 п.м

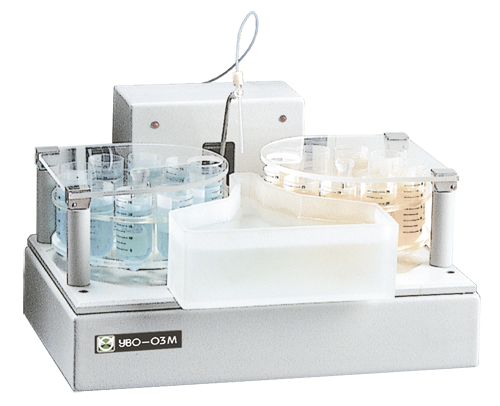

6.6 Устройство автоматического ввода проб УВО-03М
№ пп Наименование Обозначение Примечание
6.6.1 Втулка в сборе ГКНЖ.39.10.102/103
6.6.2 Кассета ГКНЖ.39.12.000
6.6.3 Пружина ГКНЖ.39.10.009
6.6.4 Резервуар с крышкой ГКНЖ.39.00.002
6.6.5 Стакан (банка для взвешивания) Арт. 80340 Vitlab Новая версия
6.6.6 Трубка в сборе ГКНЖ.39.10.200
6.6.7 Трубка (капилляр) Т35 0,5х0,6 (или аналог) 1 м
6.6.8 Трубка Peek 1/16``х0,03`` № КН-02006-30 1 м
6.6.9 Держатель ГКНЖ.39.10.100
7 Спектральные лампы типа ЛТ-6М
№ пп Наименование Обозначение Примечание


8 Методики
№ пп Наименование Обозначение Примечание
8.1 МВИ массовой доли ртути в пробах пищевого сырья и пищевых продуктов методом электротермической атомно-абсорбционной спектрометрии, ВНИИМС, аттестат № 301/174-98
8.2 Массовая доля мышьяка в пробах пищевого сырья и пищевых продуктов. МВИ измерений методом пламенной атомно-абсорбционной спектрометрии с генерацией гидридов», свидетельство об аттестации МВИ ВНИИОФИ № 2/2000
8.3 Методика измерений массовых концентраций Bi,Ca,Li,As,Sn,Rb,Pb,Se,Ag,Sb,Tl,Te,Cs,Zn в водных средах методом электротермической атомно-абсорбционной спектрометрии с балластом в быстро нагреваемой печи
8.4 Методика измерений массовых концентраций Al,Ba,Be,B,V,Fe,Co, Mn,Cu,Mo,Ni,Sr,Ti,Cr в водных средах методом электротермической атомно-абсорбционной спектрометрии в быстро нагреваемой печи
8.5 Методика измерений массовой концентрации Cd, Co, Fe, Mn, Cu, As, Ni, Pb, Cr и Zn в атмосферном воздухе, воздухе жилых и общественных зданий и в воздухе рабочей зоны методом электротермической атомно-абсорбционной спектрометрии
8.6 Методика измерений массовой концентрации Pb, Cd, As, Zn, Cu, Fe, Sn в продовольственном сырье и пищевых продуктах методом электротермической атомно-абсорбционной спектрометрии
8.7 Методика измерений массовой концентрации As, Se, Cd, Pb, Tl, Bi в биологических жидкостях (кровь, моча, слюна и др.) методом электротермической атомно-абсорбционной спектрометрии в быстро нагреваемой графитовой печи
